Почему сушилка для обуви плохо греет

Сайт про изобретения своими руками

МозгоЧины

Сайт про изобретения своими руками

Ремонт сушилок для обуви своими руками

Ремонт сушилок для обуви своими руками

    den Posted on 01.09.2013Вскрытие своими руками,Минификс,Новичкам,Ремонт техники14 Comments

Несмотря на жару на улице ценность сушилок для обуви не только не уменьшается, но возможно даже увеличивается. Лично мне, даже летом приходится ходить в туфлях. И в жару туфли становятся мокрыми даже быстрее, чем осенью.

На днях решив высушить обувь, обнаружил, что одна из сушилок не работает. Беремся за мозгоремонт наших сушилок.

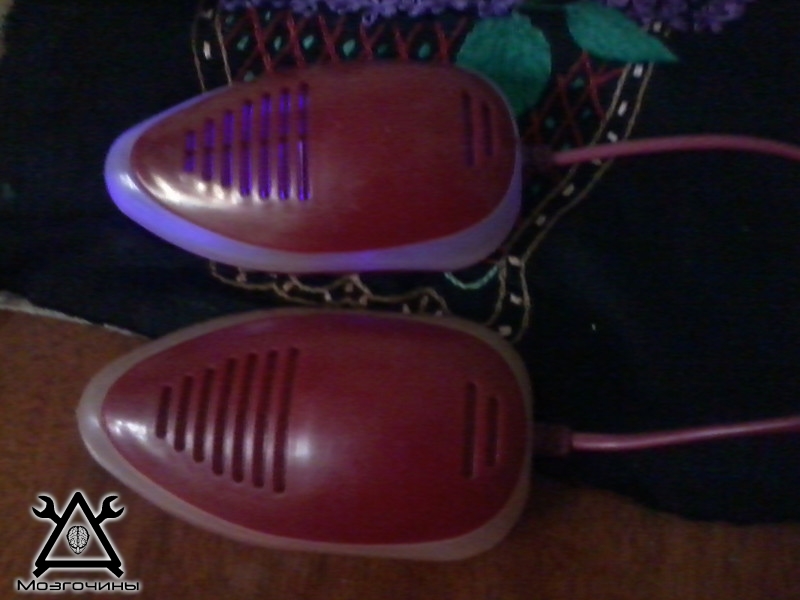

Итак, включаем в сеть наши сушилки и видим, что одна сушилка не хочет светиться, и греться тоже совсем не хочет.

Выключаем из сети. Вскрываем крышку, отвинтив шурупы. Застаем следующую картину:

Схема, как мы видим, совершенно незамысловата. Сразу скажу, что в оригинале светодиодов должно быть четыре, но как-то они уже сгорали. Насобирать я смог только три, а четвертый, просто, заменил перемычкой.

У нашей сушилки ест одно очень уязвимое место – это нагревательный элемент. Сидит он под радиаторной пластинкой.

Так и есть! Отлетел проводок и вся наша цепь разомкнулась. Припаиваем его обратно. Паять надо аккуратно. Лучше чем-то зафиксировать его до полного застывания припоя. Дело в том, что нагревательный элемент – это керамическая пластинка, на которую нанесли что-то похожее по внешнему виду на графит. Хотя может он и есть графит. Места контактов покрыли тоооненьким слоем фольги, и она успешно оторвалась вместе с проводом. Поэтому надо паять на краешек керамики и проводящей части. И там, и там соединение будет непрочным, но нам на нем не мешки с картошкой возить.

Статья в тему:  Как сшить мешок для обуви из джинсов

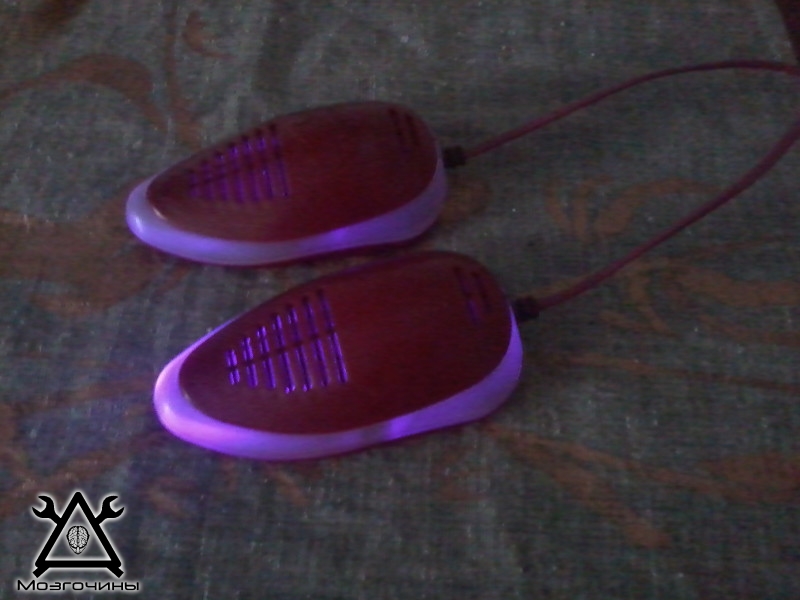

Поверяем. Все светится! И греется!

Аккуратно переворачиваем пластинку (у меня это был самый трудный момент – пару раз проводок таки отпадал), и собираем все в кучу. Снова проверяем.

Итого, потеряв 15 минут времени, и практически ни копейки денег (в расчет не идут эл.энергия и огромные расходы припоя и канифоли 🙂 ) имеем вновь ожившие сушилки, которые я покупал за почти 15$.

Ремонт сушилки для обуви

включайся в дискуссию

Поделись с друзьями

  1. Возможные неисправности
  2. Как починить сушилку?
  3. Рекомендации

Продлить срок службы обуви можно, если правильно ее сушить. Оставление мокрой обуви на батарее или вблизи обогревателя может привести к трещинам на подошве или материале поверхности, а также быть причиной ухудшения внешнего вида. Правильно высушить обувь можно, используя специальные сушилки.

Так как сушить обувь приходится в любое время года, даже самые надежные сушилки для обуви, рано или поздно, могут прийти в негодность. Но подобные устройства имеют несложную конструкцию, и при возникновении некоторых поломок их можно починить самостоятельно в домашних условиях.

Возможные неисправности

Прийти в негодность может как весь прибор, так и только один из нагревательных элементов. Определить, какой из нагревательных элементов не работает, можно, приложив руку к пластиковому корпусу включенного в сеть прибора. Неработающий элемент не будет нагреваться, кроме того, если есть подсветка нагревательного элемента, она тоже не будет работать.

Любая сушилка для обуви состоит из таких частей, как:

  • электрический шнур;
  • нагревательные элементы, помещенные в пластиковый корпус;
  • светодиоды.

Неисправность может возникнуть в каждом из этих элементов.

Чтобы отремонтировать любой из них, сушилку нужно будет разобрать. Поэтому потребуется базовый навык работы с электроприборами, а также набор отверток, нож, паяльник.

Статья в тему:  Что такое перфорация на обуви

Среди наиболее часто встречающихся неисправностей в работе сушилок для обуви встречаются:

  • обрыв электропровода;
  • отсоединившийся от нагревательного элемента провод;
  • перегорание светодиода.

После того как причина поломки определена, можно приступить к ремонту прибора своими руками.

Как починить сушилку?

Перед тем как приступить к ремонту прибора для сушки обуви, необходимо отсоединить сушилку от электросети. Работающий электроприбор нельзя подвергать какому-либо механическому воздействию в целях избежания электротравмы. В том случае, если не работает только один из нагревателей, то причина поломки заключается в отсоединившемся проводе от нагревательного элемента.

Исправление неисправности будет состоять из нескольких этапов.

  1. Открутить фиксирующие болты на задней панели пластикового корпуса.
  2. Открыть корпус.
  3. Проверить наличие соединения питающего провода с нагревательной пластиной. Нагреватель представляет собой керамический резистор, покрытый тонким слоем фольги и находящийся непосредственно под радиаторной решеткой. В случае обрыва провод придется присоединить обратно при помощи паяльника.
  4. После того как провод будет припаян, необходимо дождаться полного остывания сплава, так как не до конца остывшие после припаивания элементы могут отсоединиться друг от друга в момент сборки.
  5. Удостоверившись в надежности соединения, можно устанавливать нагревательную пластину на свое место, соединять детали корпуса между собой и фиксировать конструкцию при помощи болтов.

Если в приборе не работает ни один из нагревателей, а шнур имеет видимые повреждения, такие как заломы, оголенные участки, значит, шнур пришел в негодность, и требуется его замена. Произвести ремонт можно в несколько этапов:

  • открутить болты;
  • вскрыть корпус обоих нагревателей;
  • определить место соединения питающего шнура с пластиной;
  • открутить болты, прижимающие провод к пластине, и удалить поврежденный шнур;
  • установить на имеющиеся крепления новый провод, закрепить прижимными болтами;
  • собрать корпус.
Статья в тему:  Что такое протектор на обуви

В том случае, если сгорел один или несколько диодов подсветки, то для проверки исправности этих элементов невозможно будет обойтись без мультиметра. Работа по ремонту включает ряд шагов.

  1. Разобрать корпус нагревателя с неработающей подсветкой.
  2. Определить место крепления светодиодов.
  3. При помощи поочередного присоединения щупов мультиметра к каждому светодиоду определить неисправную лампочку. В том случае, если световой элемент исправен, стрелка прибора покажет значение, отличное от «1». Все неработающие светодиоды подлежат замене на новые.
  4. При помощи паяльника отсоединить неработающие и установить новые светодиоды, проверить наличие переменного тока мультиметром.
  5. В случае работы всех светодиодов приступить к сборке корпуса и проверке работоспособности прибора.

Рекомендации

При использовании сушилок для обуви по их прямому назначению подобные вещи могут прослужить довольно длительное время.

Срок службы приборов намного сокращается при неправильной эксплуатации.

Поэтому чтобы избежать поломки сушилки и последующего ремонта, во время пользования нужно соблюдать несколько рекомендаций:

  • избегать скручивания, перегибов, нарушения целостности изоляционного материала электрического шнура;
  • не использовать прибор для сушки выстиранной обуви, так как большое содержание влаги и попадание ее внутрь корпуса могут привести к короткому замыканию и неисправностям;
  • не допускать контакта прибора с водой, воздействия на него высоких или слишком низких температур;
  • пользоваться сушилкой только при комнатной температуре.

Кроме того, при выборе новой сушилки для обуви нужно отдавать предпочтение продукции проверенных фирм-изготовителей, предварительно ознакомившись с наличием положительных отзывов о товаре.

Наглядное видео о том, как быстро и правильно самостоятельно выполнить ремонт сушки для обуви, смотрите далее.

Не работает сушилка для обуви

Сушилки для обуви – очень полезная вещь в хозяйстве. С их помощью можно не только просушить промокшие ботинки, но и избавиться от грибковых инфекций, неприятного запаха обуви. К сожалению, рано или поздно приходит момент, когда вы замечаете, что электросушилка перестала работать. Что делать, если не работает сушилка для обуви, как отремонтировать ультрафиолетовую электрическую сушилку самому – читайте в статье.

Статья в тему:  Почему обувь воняет химией

Возможные причины поломки

Перед тем, как задаться вопросом «как починить сушилку для обуви?», нужно понять причину поломки.

Самый частый симптом, который мы видим – один из пластмассовых корпусов перестал нагреваться и не светится. Причинами поломки может быть отсоединившийся провод нагревательного элемента или сгоревший светодиод.

Отсоединился провод нагревательного элемента у сушилки для обуви – инструкция по ремонту

  1. Для начала нужно отключить прибор от сети. Далее вскрываем крышку обоих корпусов, отвинчиваем шурупы. Внутри мы увидим несложную схему.
  2. Сравниваем содержимое двух корпусов между собой и ищем проблему. Уязвимое место многих сушилок – нагревательный элемент, он находится под радиаторной пластинкой. Допустим, проблема действительно в том, что отсоединился проводок нагревательного элемента, и цепь разомкнулась.
  3. Проводок придётся припаять обратно, это нужно делать очень аккуратно. До того, как припой застынет, лучше зафиксировать провод. В таких приборах нагревательным элементом чаще всего выступает керамическая пластинка, покрытая чем-то похожим на графит. Места контактов покрывают очень тонким слоем фольги, которая довольно легко отрывается вместе с проводом. Паять в таком случае нужно осторожно, на край керамики и приводящей части. Такое соединение априори не может быть прочным, но, согласитесь: прибор же не будет испытывать больших механических нагрузок.
  4. Дальше нужно проверить, работает ли прибор. Скорее всего – да, он будет работать и нагреваться.
  5. После этого нужно с особой аккуратность. Перевернуть пластинку с припаянным проводком. Это может быть непросто, ведь соединение хрупкое и может снова отсоединиться.
  6. Собираем и скручиваем сушилку.
  7. Проверяем работу контрольный раз.

Сгорел светодиод в сушилке для обуви – инструкция по ремонту

  1. Раскручиваем оба корпуса прибора и сравниваем их между собой. В нагрузку диодного моста включены несколько светодиодов.
  2. Определить номинальный ток светодиодов можно с помощью мультиметра. Не для всех сушилок этот метод сработает. На приборе устанавливаем режим «прозвонки».Щупы мультиметра подключаем к аноду плюсовым выводом, а к катоду – минусовым (анодный вывод всегда длиннее, чем катодный). Если светодиод исправный, мультиметр покажет значение, которое будет отличным от единицы.
  3. Прозвонить каждый светодиод можно звонилкой. Видим информацию «диод, 3 вольта» — значит, в рабочем состоянии. Сгоревший диод не будет показывать никаких значений.
  4. Видим, что в диодном мосту сгорел один или несколько диодов. Сгоревший диод нужно заменить новым. Некоторые сушилки оснащены специальными ультрафиолетовыми диодами, но если вы не сможете найти в продажи такие же детали, можно поставить и обычный.
  5. Впаиваем новый диод, проверяем ток.
  6. Закручиваем сушилку и проверяем, работает ли она.
Статья в тему:  Что такое полиуретан в обуви

Электрические сушилки для обуви должны обладать отличным качеством. Этот прибор будет включен в розетку и греться на протяжении длительного времени, не всегда под вашим присмотром. Копеечные китайские сушилки могут быть опасны в эксплуатации: известны случаи, когда пластмассовый корпус попросту плавился от перегрева. А это чревато не только испорченной обувью, но даже коротким замыканием.

Если вам нужна качественная, и при этом недорогая сушилка для обуви –обратите внимание на бренд Timson, который очень хорошо зарекомендовал себя на рынке. В ассортименте есть противогрибковые ультрафиолетовые сушилки, приборы для детской обуви, сушилки, которые работают от прикуривателя (незаменимы в путешествиях).

Сушилка для обуви: уверенность в завтрашнем дне

Осень. Вы спешите, стремясь быстрее добраться до дома. Вам крайне некомфортно. Вы вымокли до нитки: внезапный дождь напомнил вам о забытом зонте. Но самое страшное — ваша обувь набрала воды из холодных луж и мерзко хлюпает. Скорее снять её, дабы не простыть!

На утро следующего дня вы спешно ищете новую пару обуви. Накануне вымокшая ещё не просохла, надеть её нельзя. Настроение испорчено, вы мрачны и печальны Что делать? Купить наконец незаметный, но незаменимый прибор — сушилку для обуви!

Это «чудо техники» знакомо большинству с детства. Прибежав с улицы, мы бросали мокрые ботинки у входа и забывали о них. Зато на следующий день находили их сухими и готовыми к новым путешествиям, ведь заботливая мама никогда не забывала вставить в них сушилку. Надо сказать, что со времен детства (по крайней мере, моего) сушилка не особо изменилась. Прибор устроен просто. Два нагревательных элемента (раньше металлические, а сейчас всё чаще сделанные из керамики и заключённые в пластиковый кожух) соединены между собой электрическим шнуром, который включается в розетку. Воткнутая в сеть, сушилка начинает свой нагрев и быстро достигает рабочей температуры, которая обычно не превышает 60°С. При этом потребляет прибор немного — всего 5 Вт. Некоторые модели, правда, могут нагреваться сильнее, вплоть до 90°C, но с этим возрастает и мощность, до Вт.

Статья в тему:  Как называется обувь для самбо

Электросушилка для обуви «Нововятская» выпускается в двух цветовых вариантах корпуса: чёрном и серебристом

Материал, из которого изготовлен нагревательный элемент сушилки, особой роли в процессе сушки не играет. Хотя считается, что керамика больше подходит для кожаной обуви и обуви на меху. Работая при комнатной температуре, сушилка приведет обувь в порядок за часов (поэтому сушилки и ведут преимущественно ночной образ жизни). Срок службы прибора при правильном обращении составляет примерно 10 лет.

Существует и другая разновидность этих приборов. В них обувь сушат не нагревательные элементы, а поток воздуха, которым сушилка обдувает ваши ботинки или сапоги. По форме такие агрегаты обычно напоминают подставку, на которую, собственно, намокшие изделия и надеваются своей внутренней стороной. После включения агрегата в ботинки начинает поступать тёплый комнатный (но не горячий!) воздух, быстро приводящий вашу обувь в надлежащее состояние (производители делают упор на то, что поток воздуха куда бережнее воздействует на обувь, чем непосредственный её нагрев). В некоторых моделях предусмотрены ещё и ионизаторы, которые «создавая поток ионного ветра, способствуют полному удалению влаги и возникновению сухой среды, предотвращая размножение и рост грибка, плесени, милдью и бактерий».

Устройство аэродинамической сушилки для обуви. Цифрами на схеме обозначены: 1 — вентилятор, 2 — входной корпус, 3 — выходной корпус, 4 — адаптер, 5 — разветвитель

Кроме того, у «воздухосушилки» гораздо более сжатые сроки выполнения работ. Ваши кроссовки, тапочки, туфли-лодочки, демисезонные сапоги — одним словом, любая обувь станет вновь готова к использованию уже через два-три часа. Но мощность, потребляемая устройством, при этом вырастает и доходит до 300 Вт. Впрочем, не стоит беспокоиться по поводу счетов за электричество. Сушилка «съедает» её не так и много: хороший электрочайник, чтобы быстро вскипятить воду, «сжигает» куда больше — до 1000 Вт.

Статья в тему:  Что такое рант в обуви фото

Бывают и сушилки со встроенной ультрафиолетовой лампой. Обычно такие устройства выполняются в форме колодки, периметр которой излучает ультрафиолет. Лампа прогревает и сушит обувь, а ультрафиолет ещё и обеззараживает её. Производители утверждают, что подобное ноу-хау избавит ваши ботинки от множества вредных бактерий. Дабы сделать свои слова весомее, они даже приводят перечень микроорганизмов на латыни, но пока такая сушилка широкого распространения не получила. Люди доверяют первым двум вариантам. Давайте поближе взглянем на них.

Но прежде отмечу: магазины крупных и всем известных продавцов бытовой техники по неизвестной причине продажей сушилок для обуви пренебрегают (а если и продают, то ассортимент вызывает слёзы жалости). Поэтому приобрести сушилку для обуви лучше на рынке, где торгуют бытовой техникой, или заказать в интернет-магазине. Там я и встретил три модели, о которых и пойдет речь в этом обзоре.

Некая «Фирма » предлагает нам воспользоваться сушилкой для обуви с естественным для такого прибора названием «Комфорт». Что же вкладывает производитель в это название? В общем и целом, это — обычная сушилка. Нагревается она до 60°С, потребляет не больше 10 Вт и обладает полутораметровым сетевым шнуром. Также «Комфорт» снабжена индикатором рабочего состояния. Благодаря ему, взглянув на сушилку и заметив, что лампочка горит, мы будем твёрдо уверены: прибор не простаивает без дела, а несёт тепло нашим ботинкам. Правда, в рекламном буклете ( названном инструкцией) я прочел, что эта опция, читай — индикатор, «выгодно отличает сушилку от российских и зарубежных аналогов». Получается, что другие производители этих устройств о подобном не догадались? Вот ведь незадача! С толку также сбивает и указанный в инструкции «непрерывный режим работы» изделия. Может быть, имеется в виду, что сушилку можно не выключать? Но зачем?

Статья в тему:  Как правильно выбрать удобную обувь на каблуке

«Комфорт» стоит недорого. Примерно 150 рублей

Также в описании упоминается о «современном оригинальном дизайне устройства». Это, конечно, очень здорово, но положа руку на сердце скажите: вам очень важно, насколько оригинальным будет дизайн вашей сушилки для обуви?

Главным же преимуществом данной модели производители считают входящие в комплект поставки «специальные пластины». Они выполнены на основе экстракта чайного дерева и обеспечивают в процессе сушки «обновление обуви за счет антисептического и дезодорирующего эффекта». Возможно, вытяжка из чайного дерева способна убить количество микроорганизмов, а также пропитать обувь ароматом. С этим поспорить сложно. Но вот каким образом с помощью экстракта происходит «обновление обуви» я так и не понял. Впрочем, это и не главное. Главное, что «Фирма » гарантирует эффективность и высокое качество сушилки для обуви«. Стоит «Комфорт» примерно 150 рублей.

Ещё одна сушилка — аэродинамическая «Радуга». Модель своим существованием доказывает, что прогресс не обошёл стороной и эти, казалось бы, простые приборы. Эта сушилка обувь не греет, а продувает. С этой целью изделие снабжено двумя вентиляторами. Вентиляторы компактны, их потребляемая мощность — 3, 6 Вт. Но и при такой малой мощности обувь, обдуваемая воздухом, чрезвычайно быстро (за часа) высыхает. «Сушилка», по заверениям продавцов, абсолютно электробезопасна, что подтверждается многочисленными сертификатами соответствия прибора российским стандартам. Минусом устройства можно считать лишь короткий шнур питания, поэтому сушить обувь придется непосредственно рядом с розеткой. Стоит «Радуга» в среднем рублей.

Аэродинамическая «Радуга». Определённо, прогресс не обошёл сушилки для обуви стороной

Найдётся место в этом небольшом обзоре и зарубежному производителю. Представляю вашему вниманию сушилку для обуви AIR COMFORT . Это устройство — детище итальянских инженеров. Прибор по сути является доведённой до ума «Радугой». Как и отечественная разработка, AIR COMFORT обеспечивает циркуляцию воздуха внутри ваших туфель и тем самым сушит их. Однако в отличие от «Радуги» два безмоторных вентилятора собраны в одном корпусе. Они не только прогоняют сквозь себя воздух, но ещё ионизируют и озонируют его. Как вы догадались, «тёплый озон» не только сушит, но и убивает все микробы, попавшиеся ему на пути. Да, многочисленным бактериям и микроорганизмам, вольготно чувствующим себя внутри пары ваших кроссовок, явно не повезёт! «Ионный ветер» не оставит им никаких шансов!

Статья в тему:  Какие есть фирмы спортивной обуви

AIR COMFORT XJ-300 обдувает, освежает и ионизирует вашу обувь

Сушит AIR COMFORT быстро. Через часа вы уже можете надеть сухую, почти стерильную обувь и вновь отправиться на улицу. А если вы забудете выключить агрегат, не волнуйтесь. Он пожаробезопасен и к тому же сам выключается через 6 часов после начала работы. Устройство получает электроэнергию от пальчиковых батареек типа А, но может работать и от сетевого адаптера. Стоит AIR COMFORT дороже всех сушилок, о которых говорится в этом обзоре, — от 900 до 1200 рублей, но итальянское изделие и самое технологичное из всех.

Итак, мы выяснили: сушилка — прибор в хозяйстве незаменимый. С ним обуви тепло, ногам сухо и комфортно, а на душе легко.

Как починить сушилку для обуви.

В этом материале мы будем разбираться «Как отремонтировать или починить сушилку для обуви» + весь процесс ремонта обувной сушилки покажем на видео. Заходим читаем и смотрим, а так же комментируем. Погнали.

Забегая на перёд поспешу вам сообщить, что в сушилках для обуви, какая бы она не была, особо и нечему ломаться! Состоит она из пластика, нагревательной тонкой спирали, которая обмотана вокруг пластика, а с верху защищает спираль тонкая резиновая оплётка. А в случае с треугольными сушилками, контакт припаян к специальной металлической подошве, работу элемента показывает светодиодный индикатор.

Всё что может поломаться или выйти в сушилке для обуви из строя, это провода и обвитый вокруг трубки нагревательный элемент — ПРОВОДА ПРОСТО ОТРЫВАЮТСЯ ОТ НАГРЕВАТЕЛЬНОГО ЭЛЕМЕНТА ИХ ПРОСТО НУЖНО ВЕРНУТЬ ОБРАТНО!!

Процесс ремонта сушилки для обуви:

Процесс ремонта сушилки для обуви достаточно прост ввиду незамысловатой её конструкции. Вскрываем крышку, отвинчиваем удерживающие шурупы и не забываем что с другой стороны она скреплена гайками, которые могут раскатиться и их потом, очень сложно будет искать!

Статья в тему:  Ортопедическая обувь сколько носить

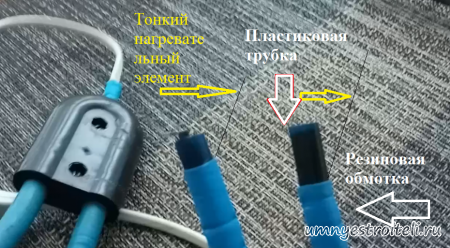

Открутив крышку мы видим совсем незамысловатую конструкцию в виде полой трубки, обмотанной тонкой резиной из под которой торчат нагревательные элементы

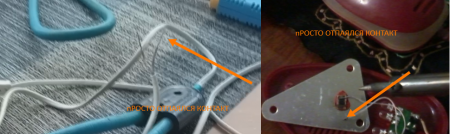

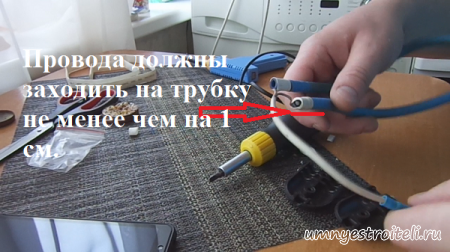

В общем провод 220 в отлетел от нагревательного элемента и вся наша цепь разомкнулась. ЗАДАЧА — Припаять провод к нагревательному элементу. Для этого обматываем вокруг оголённых концов провода который идёт в розетку нагревательный элемент и ПАЯЕМ. НЕ ЗАБЫВАЕМ — что нужно будет взять термоусадку 8Ф, для того что бы зафиксировать как можно плотнее уже спаянные концы проводов с нагревательным элементом прижать к трубке, но сойдёт и обычная синяя изолента.

Видео — Как починить, отремонтировать сушилку для обуви:
